本1-4開關量光端機為純開關量(告警量)工業軌式光端機, 提供1-4路單向開關量或2路雙向開關量在光纖中傳輸，該產品解決了電磁干擾、地環干擾和雷電破壞的難題，提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制、過程控制和交通控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統
◆ 基于自主知識產權的集成電路
◆ 可以支持單向4路開關量與雙向2路開關量
◆ 每路有開關量開與閉的指示燈狀態指示
◆ 輸入開關量開與閉自動檢測，當輸入什么狀態，開關量輸出即為什么狀態，方便工程開通
◆ 開關量在開機狀態或光纖沒有接入時其開關狀態穩定，不會出現亂動作狀態
◆ 可以通過DIP開關設置光纖沒有通時輸出開關量的常開與常閉的狀態
◆ 開關量接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準
◆ 雙DC供電時（5.08接線端子）：
◆ 可以DC9-55V或AC7-50V寬范圍電源供電，電源具備極性自動檢測功能，安裝時無需區分正負極；
◆ 支持內部隔離，冗余雙電源輸入;防反接保護

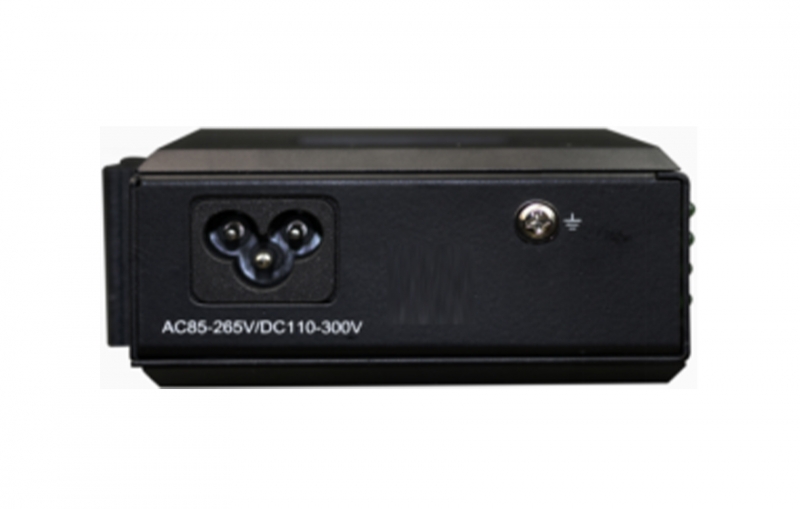

◆ AC供電時（三位梅花AC座）：
◆ 支持AC~85-265V交流，或DC110-300V直流寬范圍輸入

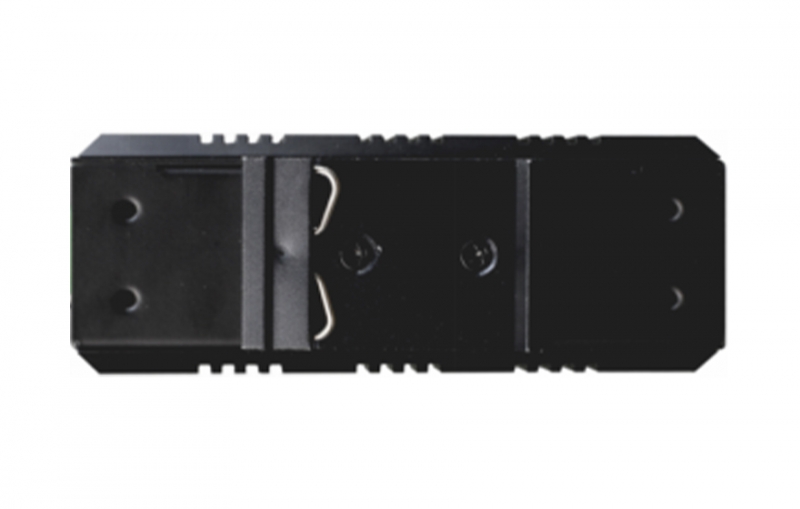

◆ 提供DIN 35mm軌式安裝，或壁掛式安裝方式；

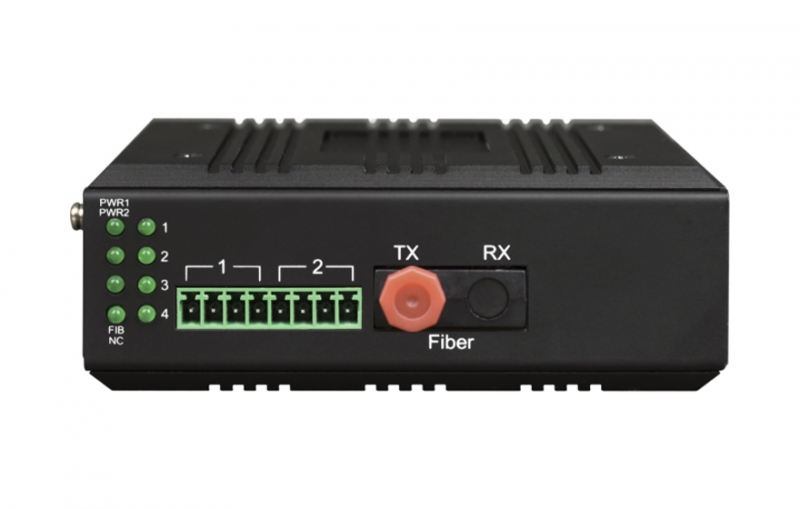

◆ 光纖部份
光口：1
光纖：?jiǎn)卫w雙纖
光纖接口：FC/SC/ST可選
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：20~120Km
典型發射功率:
單模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ 開關量接口
輸出接口類型：
干接點：信號繼電器干接點輸出,30VDC/1A；
脈沖量(濕接點)：光MOS繼電器輸出，0-VCC(VCC為本機供電電壓),245VDC/0.12A
響應時間:干接點輸出:<1.2ms；濕接點 輸出<0.6ms
最大開關頻率: 干接點輸出:50Hz,濕接點:1KHz
輸出浪涌保護: 干接點:無；濕接點:TVS+TSS防護
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF： ＞100,000小時
| 產品功能描述 | 工業軌式 1-4路開關量 光端機 |
| 業務端口描述 | 4路開關量通道，1路光纖接口接口 |
| 電源 | DC電源： 冗余雙電源輸入DC9-70V 或AC7-50V,功耗<5W 過載保護：支持；反接保護：支持；冗余保護：支持 接入端子：4芯5.08mm間距插入式端子 AC內置電源： AC~85-265V交流，或DC110-300V直流寬范圍輸入,功耗<5W 過載保護：支持； 接入接口：三位梅花AC座 |
| 產品尺寸 | (110mm(長) x 86mm(寬) x 40.5mm(高) 安裝方式：導軌安裝、壁掛式安裝 |
| 重量 | 0.395Kg/臺 |
