型號：
類別：開關量光端機

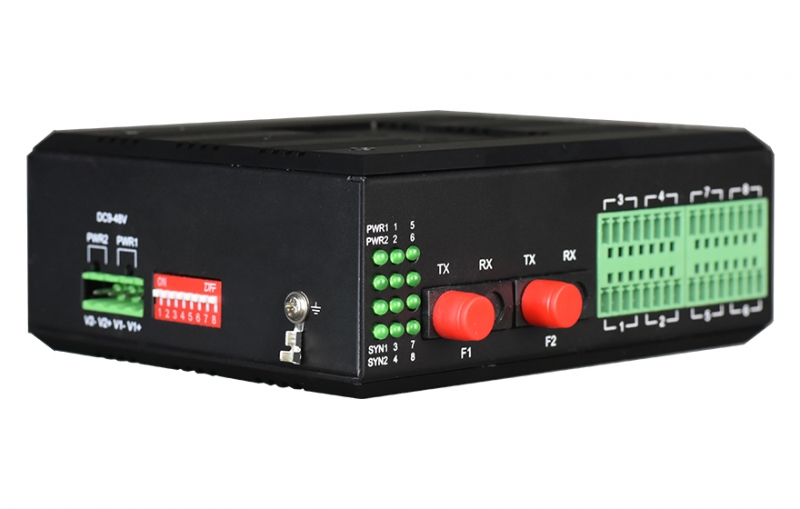

摘要：本系列設備采用大規模FPGA設計，采用獨創技術，可同時支持1路開關量到光纖中繼，在環網光纖上傳送1路開關量接口，開關量類型支持干結點與濕節點。
本系列設備采用大規模FPGA設計，采用獨創技術，可同時支持 1路開關量到光纖中繼。支持多種光纖網絡拓?fù)浣Y(jié)構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓?fù)浣Y(jié)構，并可在此基礎上組網為更復雜的網絡拓?fù)浣Y(jié)構，具有環網自愈保護功能；IP40防護等級，波浪紋鋁制加強機殼，35mmDIN導軌安裝，AC & DC（9~55V）寬電源輸入，電源冗余和隔離保護等優點。-40~75℃工作溫度范圍，能夠滿足各種工業現場的要求，提供便捷的光纖通訊解決方案。
◆ 支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡拓?fù)浣Y(jié)構，環網自愈時間<20ms；
◆ 每個節點可以出1路開關量，中心點為16路開關量；
◆ 開關量類型支持干結點與濕節點；
◆ 每路有開關量開與閉的指示燈狀態指示；輸入開關量開與閉自動檢測，當輸入什么狀態，開關量輸出即為什么狀態；
◆ 開關量在開機狀態或光纖沒有接入時其開關狀態穩定，不會出現亂動作狀態；
◆ 開關量輸入接口自帶濾波器，濾除干擾脈沖，保證輸出端的穩定輸出開關量信號；
◆ 可以設置每路開關量在光纖沒有接通時的常開與常閉的狀態；
◆ 多模光纖/單模光纖可選，多模可傳輸 2KM，單?？蓚鬏?20-120KM，ST/SC/FC 接口可選；
◆ 具有信號故障保護功能；全方位顯示電接口和光纖運行狀態
◆ 開關量接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV, 阻抗(2Ω);共模:6KV，阻抗(2Ω) 標準；
◆ 支持寬范圍9-55V交直流輸入,支持內部隔離，冗余雙電源輸入,電源支持過載保護、防反接保護；
◆ 符合工業四級電磁兼容性要求；
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；
◆ 無風扇高效散熱，降低修復時間；
◆ IP40外殼防護等級，能夠經受住惡劣環境的考驗；

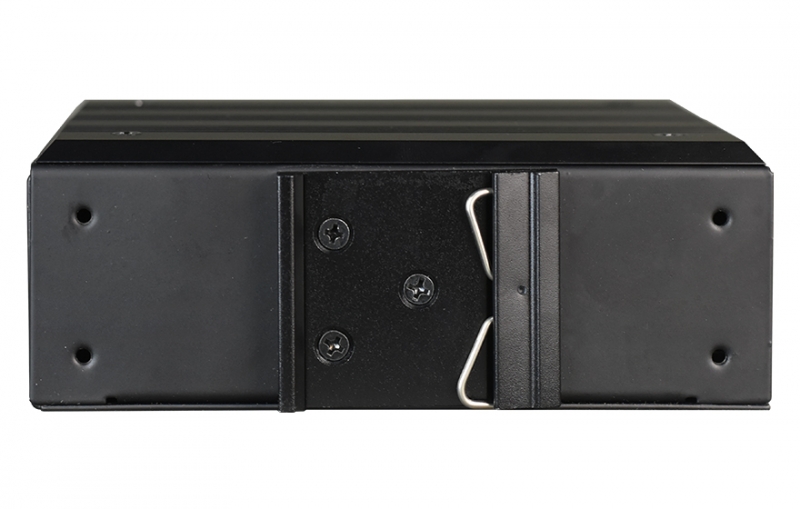

◆ DIN 35mm導軌式或壁掛式安裝；
◆ 寬溫型：工作溫度-40℃~ +85℃；
◆ 所有型號皆通過100%烤機測試，保修期：5年。
◆ 光纖部份
光口：2
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：20~120Km
典型發射功率:
單模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ 開關量接口
輸出接口類型：
干節點
1：信號繼電器干接點輸出；
2：光MOS繼電器輸出(最大內阻25?)
脈沖量：
光MOS繼電器輸出，0-VCC(VCC為本機供電電源電壓)
響應時間
信號繼電器干接點輸出:<1.2ms
光MOS繼電器輸出<0.6ms
開關信號
信號繼電器干接點輸出30VDC/0.5A；
光MOS繼電器輸出:245VDC/0.12A
最大開關頻率:50HZ
輸出浪涌保護:
信號繼電器干接點輸出：無；
光MOS繼電器輸出：TVS+固體放電管防護

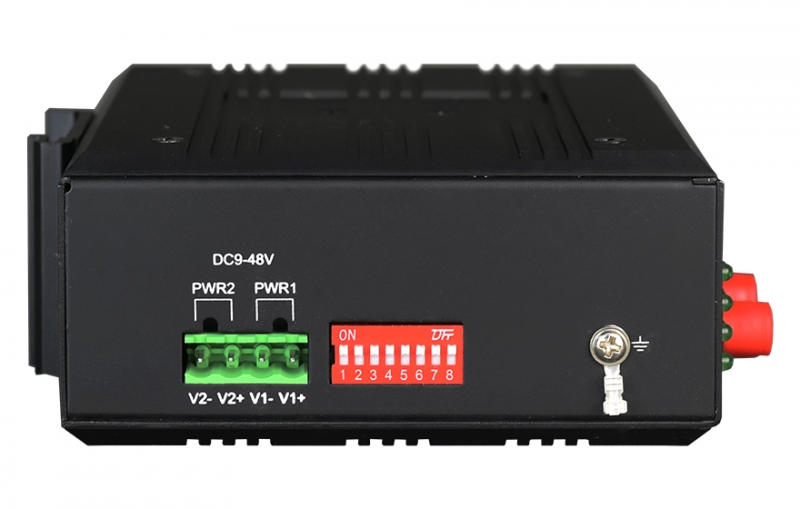

◆ 電源
冗余雙電源輸入: AC&DC9-48V 功耗<5W
過載保護：支持
反接保護：支持
冗余保護：支持
接入端子：4芯5.08mm間距插入式端子
◆ 機械與產品尺寸
外殼：IP40防護等級，鋁合金材質
尺寸：133mm(長) x 120mm(寬) x50.0mm(高)
安裝方式：導軌安裝、壁掛式安裝
重量：0.75Kg/臺
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF： ＞100,000小時
本產品支持多種光纖網絡拓?fù)浣Y(jié)構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓?fù)浣Y(jié)構，并可在此基礎上組網為更復雜的網絡拓?fù)浣Y(jié)構

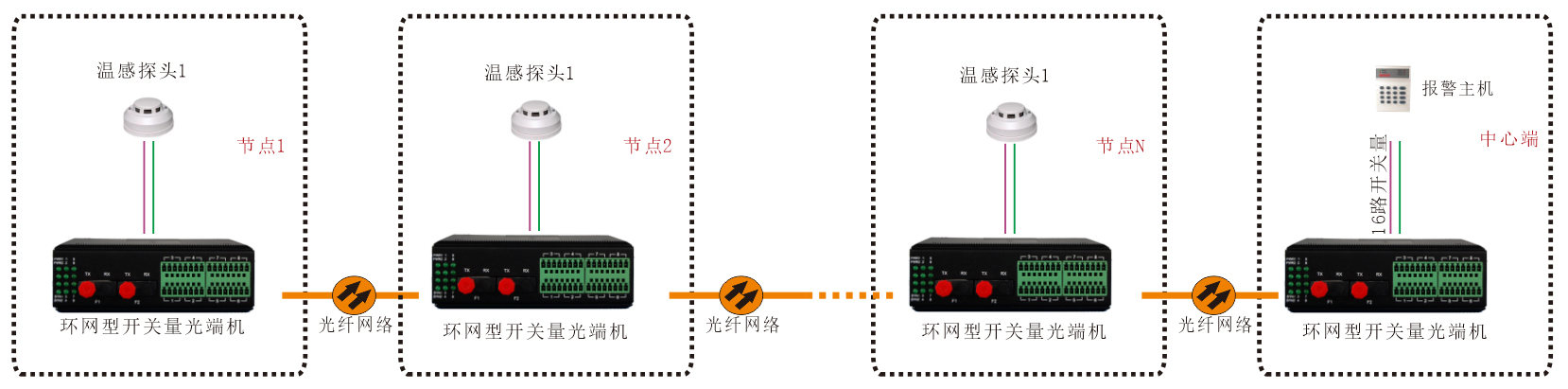

◆ 鏈型（Line） 應用場合：多個總線節點間需要遠距離通訊，或者多個節點間需要完全的電氣隔離抗干擾:

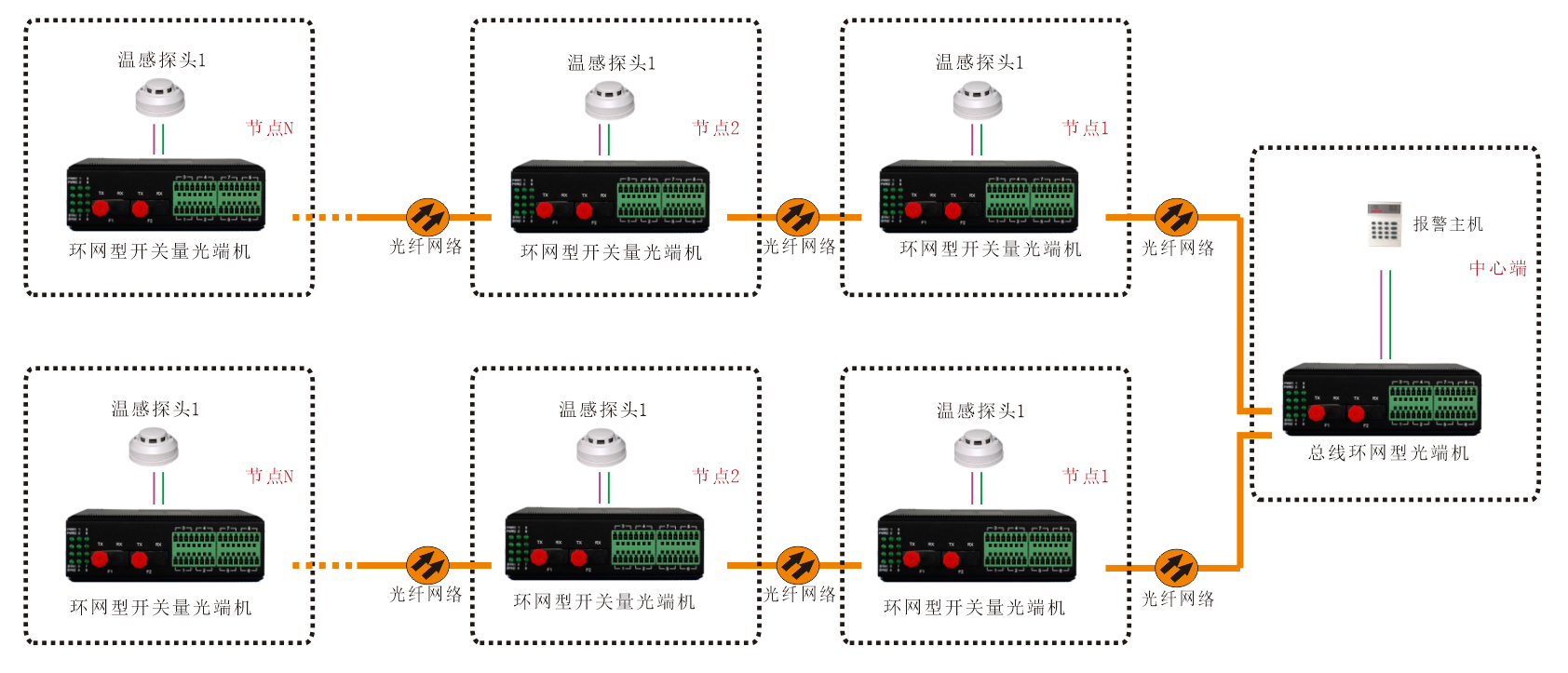

◆ 星型（Star）應用場合：多個節點之間需要改變總線鏈型拓?fù)浞绞剑蛘叨鄠€節點間需要完全的電氣隔離時；

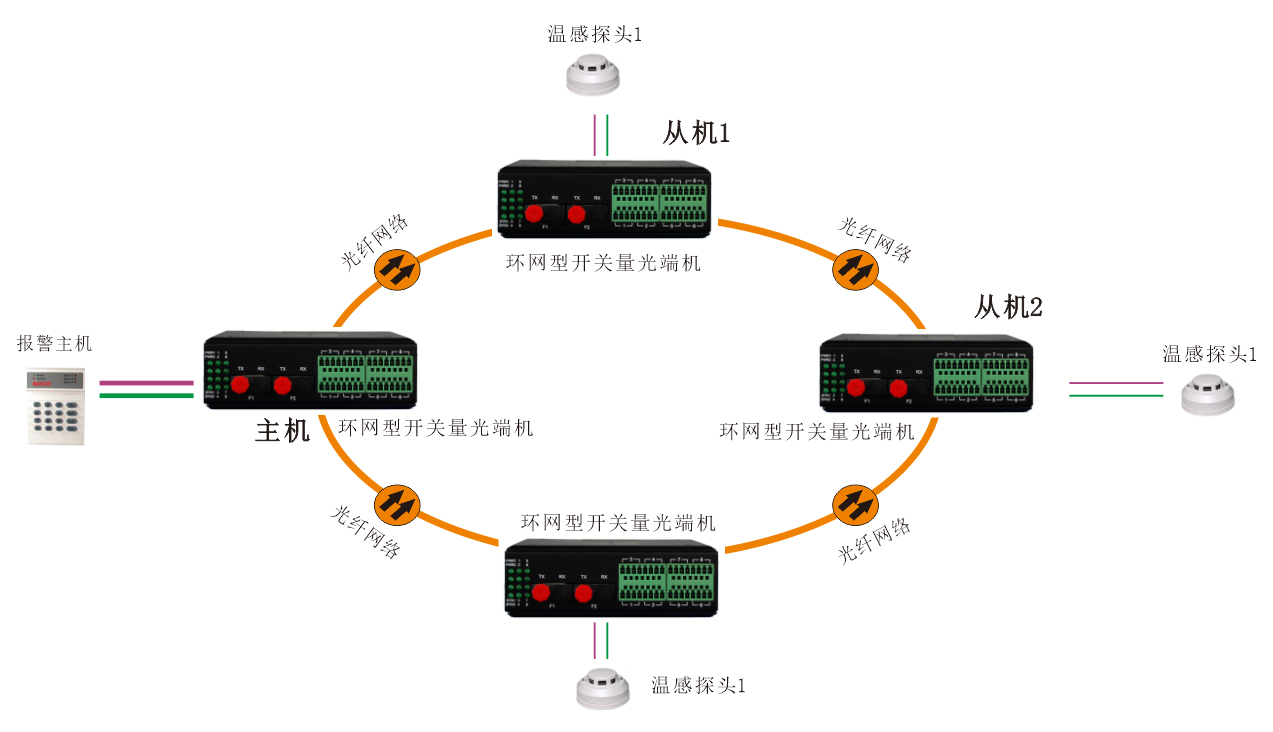

◆ 環形（Circle）：應用場合：多個節點間需要提供冗余光纖鏈路保障總線可靠通訊時。
