型號:
類別:串行接口轉換器

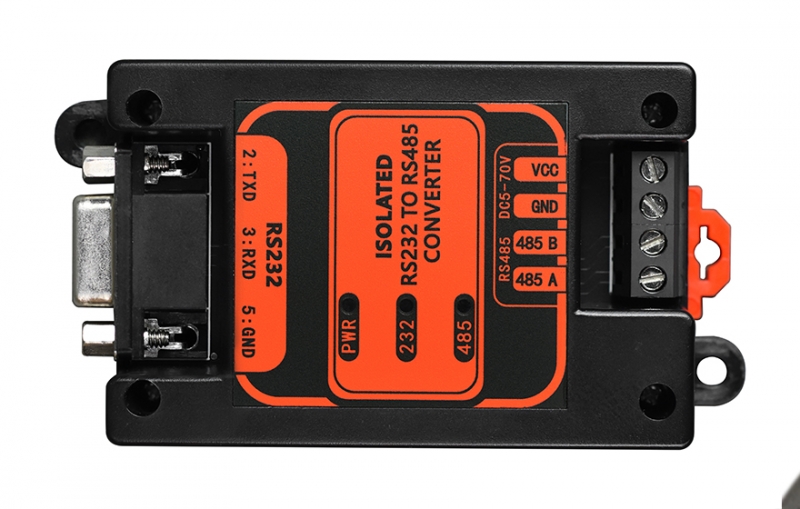

摘要:本轉換器實現RS232-RS485有源隔離轉換,并采用2500V隔離電壓DC-DC隔離電源供電,不采用串口竊技術,通信信號采用高速光耦隔離。
本轉換器實現RS232-RS485有源隔離轉換,并采用2500V隔離電壓DC-DC隔離電源供電,不采用串口竊技術,通信信號采用高速光耦隔離。
RS232與RS485接口有三級防雷保護,防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波10/700μs 開路峰值輸出電壓6KV 內阻40歐 標準,通信距離長達1800米,廣泛應用于復雜的工業系統中。
◆ RS232-RS485波特率300-256K自適應;
◆ 采用隔離電壓2500V DC-DC電源供電,不采用串口竊電,提高了設備的適用面,通信信號采用高速光耦隔離;
◆ RS232與RS485接口有三級防雷保護,防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波10/700μs 開路峰值輸出電壓6KV,內阻40歐 標準;
◆ 輸入電壓寬范圍(DC5-70V),并能自動檢測輸DC電源的極性,并內置自恢復保險絲;支持過載保護、防反接保護;
◆ 符合工業四級電磁兼容性要求;
◆ 超強防雷功能:防雷擊,可抗感應高壓,防浪涌等;

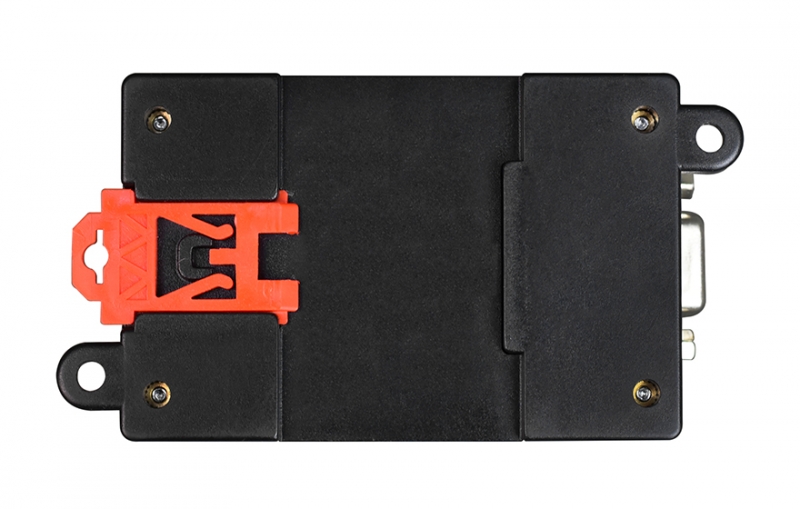

◆ 導軌或壁掛式安裝;
◆ 寬溫型:工作溫度-40℃~ +85℃;
◆ 所有型號皆通過100%烤機測試;
u串行接口
標準:
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口接口 :
RS-232:孔式DB9;
RS-485:2線或4線;
RS-232: TxD(DB9-2),RxD(DB9-3),SG(DB9-5)
內部回路:RTS 到 CTS,DTR 到DSR 和 DCD
RS-485 2 線: A(對應TX+),B(對應TX-),SG
注:SG = Signal Ground
uLED 指示燈
名稱 | 顏色 | 狀態 | 描述 |
PWR | 綠色 | 亮 | 電源已接上 |
滅 | 電源沒有接上 | ||
232 | 綠色 | 閃 | RS232接口有數據接收 |
滅 | RS232接口無數據接收 | ||
485 | 綠色 | 閃 | RS485接口有數據接收 |
滅 | RS485接口無數據接收 |
u電源部分
電源輸入:DC5-70V ;功耗:<1W
過載保護:支持; 反接保護:支持;
接入端子:2芯5.08mm間距螺釘式端子
u環境指標
工作溫度:-40℃—+85℃
儲存溫度:-40℃—+85℃
工作濕度:0%—95%(無凝結)
MTBF: >100,000小時
