類別:串口服務器/工業網關
摘要:MCU采用ARMCortex-M4,主頻192MHz處理器;模塊采用14腳單排2.54mm插針,方便安裝;支持1路百兆以太網;以太網支持10/100Base-T(X)自適應以太網接口;支持自動協商(Auto-NegoFull&halfduplex),支持自動交叉線檢測(MDI/MDIX);提供1路TTL,接口支持RS232/422/485串口,支持3...
本工業級串口服務器模塊是一款能讓串口設備立即具備聯網能力,可以把分散的串行設備、主機等通過網絡來集中管理。該產品支持1路TTL轉1路百兆以太網,可以外接RS232/422/485接口,WEB界面上可以設置接口類型。
串口服務器支持多種網絡協議,如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP協議;擁有完善的管理功能,支持訪問控制、快速配置、在線升級等;每路串口支持4路TCP或UDP會話連接,支持Modbus TCP、TCP Server、TCP Client、UDP Server、UDP Client,等多種工作模式;支持WEB訪問方式。另外,配套提供的基于Windows平臺的管理配置工具,能夠一步一步引導用戶對設備進行管理配置,通過簡單的設置實現串口設備立即聯網。網管系統界面設計友好,操作簡單方便,能帶給您良好的用戶體驗。
硬件通過符合行業標準的嚴格測試,能夠適應對EMC有嚴酷要求的工業現場環境,可以用于許多嵌入式網絡控制應用產品;

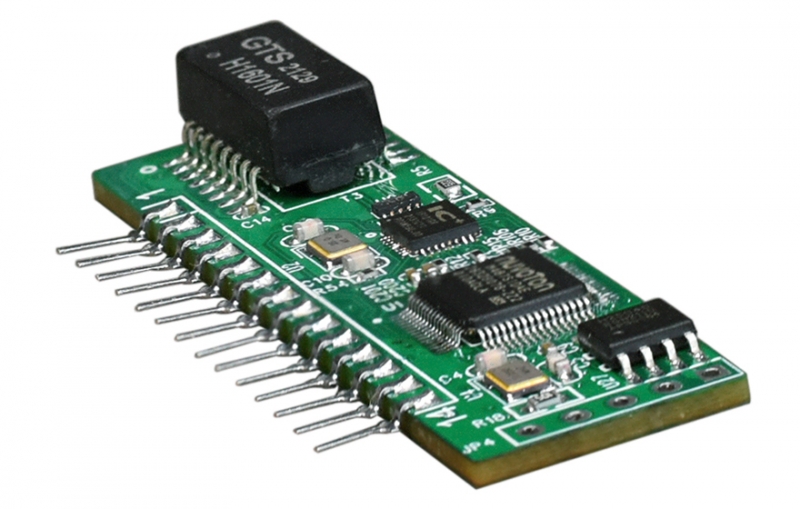

l MCU采用ARM Cortex -M4 ,主頻 192MHz處理器;

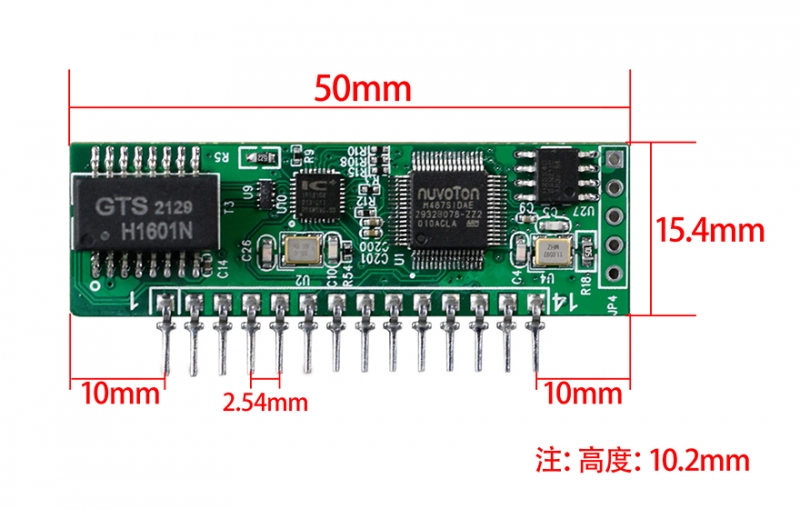

l 模塊采用14腳單排2.54mm插針,方便安裝;
l 支持1路百兆以太網;以太網支持10/100Base-T(X)自適應以太網接口;支持自動協商(Auto-Nego Full&half duplex),支持自動交叉線檢測(MDI/MDIX);
l 同時提供1路TTL,接口支持RS232/422/485串口,支持300bps-921600bps線速無阻塞通信,支持波特率自動掃描匹配,支持客戶自定義波特率;
l 支持支持Modbus TCP ,TCP Server、TCP Client、UDP Server、UDP Client,等多種工作模式;
l 完成Modbus-RTU到Modbus-TCP透明轉換,實現通過網絡方式讀取串口設備數據;
l 支持串口狀態和串口參數監視,通信狀態一目了然;
l 支持過網關,跨路由通信;支持虛擬串口驅動訪問模式和網絡中斷自動恢復連接功能;
l 靈活的串口數據分幀設置,滿足用戶各種分包需求;
l 支持標準TCP/IP SOCKET應用程序訪問,TCP支持多連接,滿足4個以內用戶同時監控或管理串口設備;
l UDP方式下支持單機或多機通訊,滿足多個用戶同時監控或管理串口設備;
l 支持Windows配置工具、Telnet和WEB等多種配置形式、支持SNMP網管;
l 支持本地和遠程的系統固件升級;
l 模塊+3.3V電源供電,總電流<400mA等;
l 以太網接口提供三級防雷功能,能通過ITU-T K.21(10/700μS),共模:4KV,阻抗(40Ω)的測試;
l 寬溫型:工作溫度-40℃~ +85℃;
l 所有型號皆通過100%烤機測試;
u 10/100M以太網接口
協 議:符合IEEE 802.3ab,IEEE 802.3z
速 率:10/100自適應m全/半雙工自適應
MAC地址表:可以學習4096個MAC地址
物理接口:RJ45座 支持Auto-MDIX
u TTL接口
TTL信號:RXD,TXD,GND,nCTS,nRTS
u 環境指標
工作溫度:-40℃—+85℃
儲存溫度:-40℃—+85℃
工作濕度:0%—95%(無凝結)
MTBF: >100,000小時

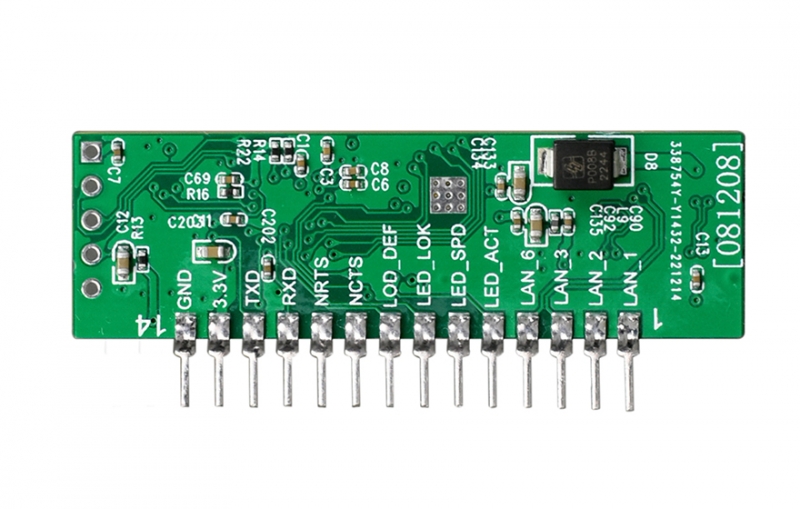

管腳定義:
管腳 | 名稱 | 描述 |
1 | LAN_1 | 連RJ45的1腳 |
2 | LAN_2 | 連RJ45的2腳 |
3 | LAN_3 | 連RJ45的3腳 |
4 | LAN_6 | 連RJ45的6腳 |
5 | LED_ACT | 以太網的Link/Act信號燈,亮Link,閃有數據 |
6 | LED_SPD | 以太網的SPD信號燈,亮網絡100M,不亮10M |
7 | LED_LOK | 指示燈,亮代表TCP或UDP串口協議連接上 |
8 | LOD_DEF | 上電時為低電平,模塊內部參數恢復出廠設置 |
9 | nCTS | TTL握手信號,用于RS232與RS485流控 |
10 | nRTS | TTL握手信號,用于RS232流控 |
11 | RXD | TTL數據接收,輸入 |
12 | TXD | TTL數據發送,輸出 |
13 | +3.3V | +3.3V電源供電,要400MA以上 |
14 | GND | 電源與信號地 |
