傳統的高壓輸電線路監測都是采用巡檢的方式，主要有兩種，即人工目測法和直升飛機航測法： 人工目測法是由巡檢員在地面沿線逐塔巡視，有時候需要登上鐵塔或者乘坐懸掛于線路上的滑車，這種作業方式精度低、勞動強度大、費用多、周期長、危險性高，且存在巡檢盲區。 直升飛機航測法則是駕駛直升飛機沿線巡檢，采用攝像機和其他非接觸探測技術對線路進行巡檢，這種方式的優點是靈活性強、視野開闊，但存在飛行安全隱患且巡線費用昂貴。 由于上述的巡檢作業方式存在諸多的不足，電力部門迫切需要取代或輔助人力進行線路巡檢的設備。使之真正成為防止電網事故大面積停電的第一道防御系統的一項關鍵技術。深入研究電力塔桿傾斜監測系統在線指揮、檢修、巡視和監測技術，加強輸電線路運行狀態的智能化管理，對加速智能化電網建設，預防和減少事故發生，提高電力系統的安全性、可靠性、穩定性具有十分重要的意義。針對電力輸電線監測的行業痛點、難點，我司推出了云球輸電線在線監測系統解決方案，可以有效解決傳統高壓輸電線狀態監測周期長、人力成本高、安全隱患大、存在巡檢盲區等諸多問題。

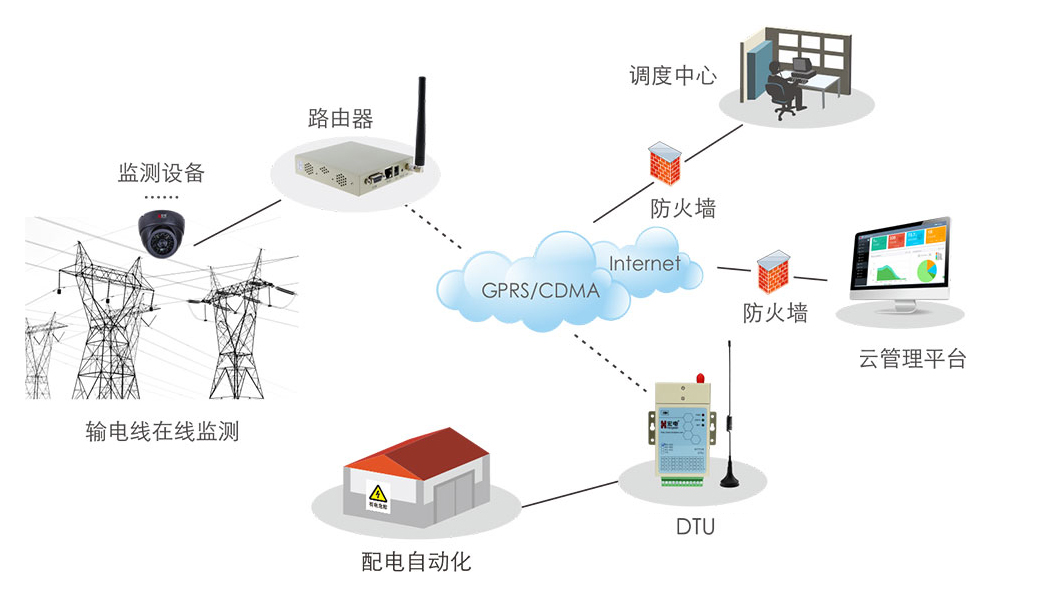

系統拓?fù)鋱D

云球輸電線路在線監測是直接安裝在輸電線路設備上的可實時記錄表征設備運行狀態特征量的測量、傳輸和診斷系統，是實現輸電線路狀態檢修的重要手段，是提高輸電線路運行安全可靠性的有效方法。

本項目系統主要由傳感采集模塊、數據匯聚傳輸模塊、輸電線路狀態監測平臺、終端供電單元四大部分構成。



1、傳感采集模塊：由溫濕度、紅外攝像頭、風速、泄漏電流、覆冰狀況、導線應力、傾角、雷電流、風偏、振動等各種傳感器組成；



2、數據匯聚傳輸模塊：使用GPRS無線數據終端云球H7710DTU實現數據的遠程傳輸；



3、輸電線路狀態監測平臺：電力主站監控系統。



4、監控平臺通過對輸電線路狀態監測參數的分析，可及時判斷輸電線路故障并提出事故預警方案，便于及時采取絕緣子清掃、覆冰線路融冰等措施，降低輸電線路事故發生的可能性。



5、終端供電單元：太陽能電池板、硅能蓄電池等。



云球輸電線在線監測系統功能優勢：

1、實時性

輸電線路在線監測技術對設備狀態實時監測，不受設備運行情況和時間的限制，可以隨時檢測設備的運行狀態，一旦設備出現缺陷，能及時發現并跟蹤檢測、處理，對保證電網安全更具意義。



2、真實性

由于在線監測技術在輸電線路設備運行電壓和狀態下的各項參數進行檢測，檢測結果符合實際情況，更加真實和全面。



3、針對性更強

可根據各項數據的發展和變化來確定檢修項目、內容和時間，檢修目的明確，針對性更強。



4、提高了設備供電可靠性

由于實行狀態檢修，減少了線路停電次數和時間，提高了供電可靠性，避免少供電損失，同時也提高了電力部門全員勞動生產率。



5、適應性強

云球DTU通過絕緣電阻、絕緣強度、浪涌干擾、靜電放電干擾、高低溫、射頻輻射電磁場、工頻磁場等嚴格測試。通過國家3C認證，符合甚至相關國家標準,“智慧、可靠”。



系統價值

本系統的投入使用，將實現對輸電線路的運行狀態和環境進行集中、全面、實時的監測，對事故隱患提出預警，為生產管理提供決策信息支持，為調度提供輔助決策信息。這套系統的應用必將為用戶帶來巨大的社會價值和經濟價值。



典型應用

（1） 輸電線路絕緣子污穢在線監測系統

目前大多采用絕緣子泄露電流進行絕緣子污穢的判斷，現場運行監測分機實時、定時測量運行絕緣子串的表面泄露電流，局部放電脈沖和該桿塔外部環境條件等，通過云球2G/4G DTU或者3G/4G路由器發送至監控中心，由專家軟件結合報警模型進行污穢判斷和預報警。在很大程度上提高了絕緣子污穢和電氣絕緣判斷精度。



（2） 輸電線路氧化鋅避雷器在線監測系統

目前氧化鋅避雷器的在線監測方法主要有全電流法、三次諧波法、基波法、補償法、數字諧波法、雙“AT”法、基于溫度的測量法等。現場監測分機實時、定時監測MOA的泄露電流以及環境溫濕度等參量，通過云球2G/4G DTU或者3G/4G路由器發送至監控中心，有專家軟件分析判斷氧化鋅避雷器的性能和動作次數等。



（3） 導線溫度及動態增容在線監測系統

目前增容方法主要有靜態提溫增容技術和動態監測增容技術兩種。靜態提溫增容技術是指突破現行技術規程的規定，環境溫度任按+40℃考慮，線路上的風速和日照強度完全符合規程要求，將導線的允許溫度由現行規定的+70℃提高到80℃和90℃，從而提高導線輸送能量。動態監測增容技術是指在輸電線路上安裝在線監測分機，對導線狀態（導線溫度、張力、弧垂等）,和氣象條件（環境溫度、日照、風速等）進行監測，通過云球2G/4G DTU或者3G/4G路由器發送至監控中心。在不突破現行技術規程規定的前提下，根據數學模型計算出導線的最大允許載流量，充分利用線路客觀存在的隱性容量，提高輸電線路的輸送能量。



（4） 輸電線路遠程可視監控系統

目前可視監控系統分為圖像和視屏兩類，受監測分機工作電源功率、通信費用等限制，大多采用靜止圖像進行線路狀況判斷，例如導線覆冰、洪水沖刷、不良地質、火災、通道樹木長高、線路大跨越、導線懸掛異物、線路周圍建筑施工、塔材被盜等，利用云球3G/4G路由器進行圖像數據傳輸；但針對導線舞動等動態信息的監測建議采用視頻監控的方式，利用云球3G/4G路由器或者云球4G視頻服務器進行視屏數據傳輸，為輸電線路的巡視及狀態檢修開辟了一條新的思路。



（5） 輸電線路覆冰雪在線監測系統

目前國內為大多進行覆冰理論、冰閃機理、和桿塔強度設計等方面的研究工作，建立了大量的觀冰站、氣象站進行現場觀察和數據收集，研究了大量預報結冰事件、導線除冰、地線除冰等技術，但針對覆冰雪在線監測技術的研究較少，而2008年的冰災事故迅速促進了覆冰雪在線監測技術的研發和應用。覆冰雪在線監測的技術主要有兩個：一是根據線路導線覆冰后的重量變化以及絕緣子的傾斜、風偏角進行覆冰荷載（覆冰厚度、桿塔受力、導線應力等）計算，直接與線路設計參數比較給出報警信息；二是采用現場圖像對線路覆冰雪進行定性觀測和分析。建議可將覆冰荷載計算和圖像結合起來，這樣可提高覆冰雪的監測精度。
