型號:
類別:RS232/422/485串口光端機
電話:0571-87993259
摘要:本光端機提供2路串口光纖中傳輸,第1路為RS485接口,第2路為RSS32接口,該產品突破了傳統串行接口通訊距離與通訊速率的矛盾,同時,也解決了電磁干擾、地環干擾和雷電破壞的難題,大大提高了數據通訊的可靠性、安全性和保密性,可廣泛用于各種工業控制、過程控制和交通控制等場合,特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。
本光端機 提供2路串口光纖中傳輸,第1路為RS485接口,第2路為RSS32接口,該產品突破了傳統串行接口通訊距離與通訊速率的矛盾,同時,也解決了電磁干擾、地環干擾和雷電破壞的難題,大大提高了數據通訊的可靠性、安全性和保密性,可廣泛用于各種工業控制、過程控制和交通控制等場合,特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。
◆ 基于自主知識產權的集成電路;
◆ 提供最多2路串口;串口1支持RS485,串口2支持RS232接口(3線TXD,RXD,GND);
◆ RS485/422通道可以傳輸異步從0-256kbps波特率自適應的串口數據,RS232通道可以傳輸異步從0-115.2kbps波特率自適應的串口數據;
◆ 串口防雷達到IEC61000-4-5(10/700μS)差模:6KV, 阻抗(40Ω);共模:6KV,阻抗(40Ω)標準;
◆ 電源支持超強防雷功能:防雷擊,可抗感應高壓,防浪涌等;無風扇高效散熱,降低修復時間;

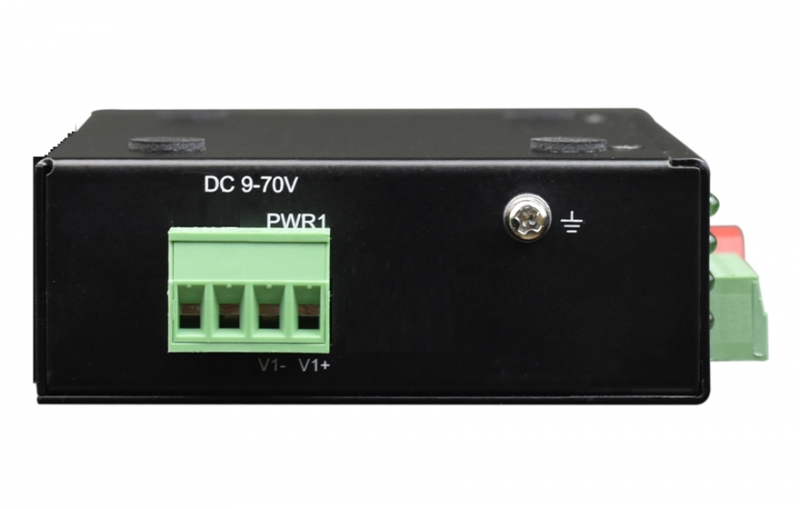

◆ DC供電時(5.08接線端子):
可以DC9-55V或AC7-50V寬范圍電源供電,電源具備極性自動檢測功能,安裝時無需區分正負極;
支持內部隔離;防反接保護;

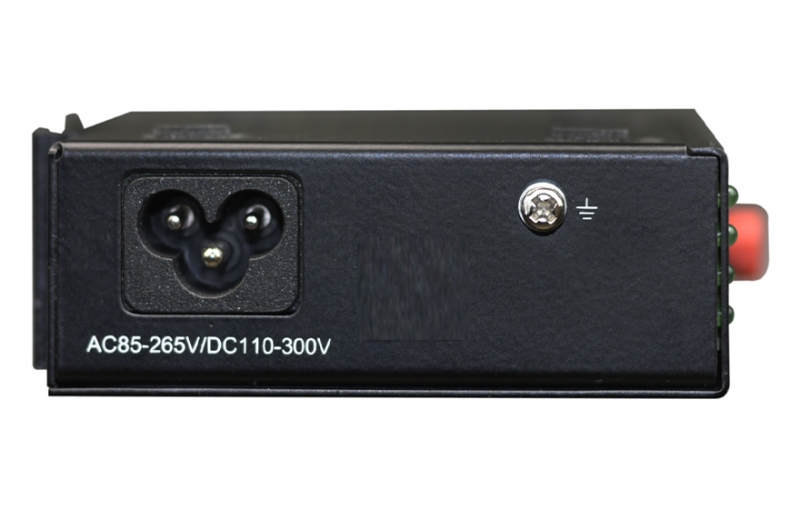

◆ AC供電時(三位梅花AC座):
支持AC~85-265V交流,或DC110-300V直流寬范圍輸入;
◆ 光纖部份
光口:1
光纖:?jiǎn)卫w雙纖
光纖接口:FC/SC/ST可選
波長:850nm/1310nm多模;1310nm/1550nm單模
無中繼傳輸距離:20~120Km
典型發射功率:
單模1310/1550nm:≥ -9dBm
多模850nm: -18dBm
多模1310nm: -25dBm
接受靈敏度范圍:-28dBm~- 40dBm
◆ 串行接口
標準
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-485 RS-485 (ISO/IEC8284)

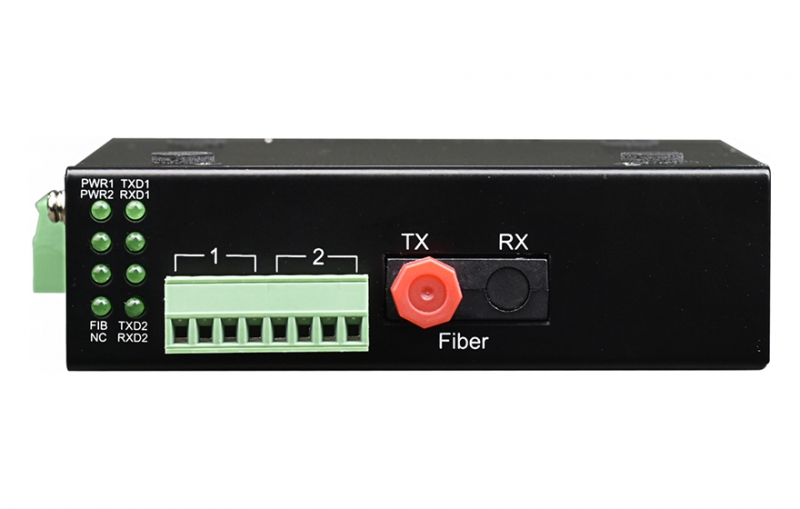

串口界面:
RS-485 2 wires: A(對應TX+) B(對應TX-) GND
RS-232: RXD TXD GND
◆ 環境指標
工作溫度:-15℃ —— +65℃
儲存溫度:-40℃ —— +85℃
工作濕度:0% —— 95%(無凝結)
MTBF: >100000小時
◆ 產品規格
產品功能描述 | 在光纖上同時傳送1路RS485串口,與1路RS232串口 |
業務端口描述 | 1個光纖接口;1路RS485串口1路RS232串口 |
電源 | DC電源: 輸入DC9-70V 或AC7-50V功耗<5W 過載保護:支持;反接保護:支持 接入端子:4芯5.08mm間距插入式端子 AC內置電源: AC~85-265V交流,或DC110-300V直流寬范圍輸入功耗<5W 過載保護:支持; 接入接口:三位梅花AC座 |
產品尺寸 | (110mm(長) x 86mm(寬) x 36.5mm(高) 安裝方式:導軌安裝、壁掛式安裝 |
重量 | 0.350Kg/臺 |
