串口通信是一種設備間非常常用的串行通訊方式，因為它簡單便捷，大部分電子設備都支持該通訊方式，電子工程師在調試設備時也經常使用該通訊方式輸出調試信息。



1、串口通信是什么



串口通信指串口按位發送和接收字節。



盡管比特字節（byte）的串行通信慢，但是串口可以在使用一根線發送數據的同時用另一根線接收數據。



串口通信協議是指規定了數據包的內容，內容包含了起始位、主體數據、校驗位及停止位，雙方需要約定一致的數據包格式才能正常收發數據的有關規范。



在串口通信中，常用的協議包括RS-232、RS-422和RS-485。



2、串口通信的原理



串口在嵌入式系統當中是一類重要的數據通信接口，其本質功能是作為 CPU 和串行設備間的編碼轉換器。



當數據從 CPU 經過串行端口發送出去時，字節數據轉換為串行的位；



在接收數據時，串行的位被轉換為字節數據。



應用程序要使用串口進行通信，必須在使用之前向操作系統提出資源申請要求（打開串口），通信完成后必須釋放資源（關閉串口）。



典型地，串口用于 ASCII 碼字符的傳輸。



通信使用3根線完成：（1）地線，（2）發送數據線，（3）接收數據線。



串口通信最重要的參數是波特率、數據位、停止位和奇偶校驗。



對于兩個進行通行的端口，這些參數必須匹配：波特率是一個衡量通信速度的參數，它表示每秒鐘傳送的 bit 的個數；



數據位是衡量通信中實際數據位的參數，當計算機發送一個信息包，標準的值是 5，7 和 8 位。



如何設置取決于你的需求；



停止位用于表示單個包的最后一位，典型的值為 1，1.5和 2 位，停止位不僅僅是表示傳輸?shù)慕Y(jié)束，并且提供計算機校正時鐘同步的機會；



奇偶校驗位是串口通信中一種簡單的檢錯方式，有四種檢錯方式——偶、奇、高和低，也可以沒有校驗位。





3、串口通信數據參數設置



波特率



串口異步通訊中由于沒有時鐘信號，所以通訊雙方需要約定好波特率，即每個碼元的長度，以便對信號進行解碼。常見的波特率有4800、9600、115200等。



起始位、停止位

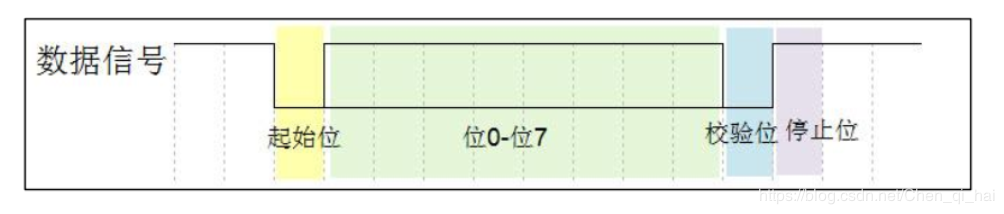

數據包從起始位開始，到停止位結束。



起始信號用邏輯0的數據位表示，停止信號由0.5、1、1.5或2個邏輯1的數據位表示，只要雙方約定一致即可。



有效數據



起始位之后便是傳輸?shù)闹黧w數據內容了，也稱為有效數據，其長度一般被約定為5、6、7或8位長。



數據校驗



由于在通訊過程中易受到外部干擾導致傳輸數據出現偏差，所以在有效數據之后加上校驗位解決。



校驗方法有奇校驗、偶校驗、0校驗、1校驗及無校驗（noparity）。



奇校驗要求有效數據和校驗位中“1”的個數為奇數，比如一個8位長的有效數據為：01101001，此時共有4個“1”，為達到奇校驗效果，校驗位為“1”，最后傳輸?shù)氖?位有效數據加1位校驗位，共9位。



偶校驗剛好相反，要求有效數據和校驗位的“1”數量為偶數，則此時為達到偶校驗效果，校驗位為“0”。



而0校驗則無論有效數據中是什么數據內容，校驗位總是為“0”，1校驗校驗位總是為“1”。
